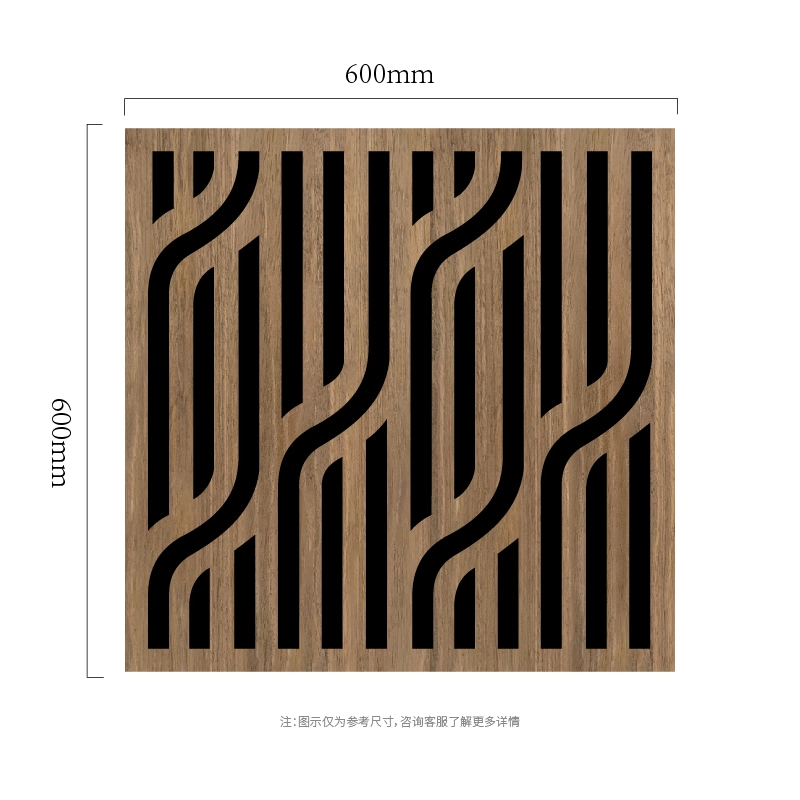

फ्लो रिबन स्लॉट एमडीएफ-ऑन-पीईटी ध्वनिक दीवार पैनल समानांतर ऊर्ध्वाधर चैनलों का अनुवाद करता है जो बार-बार एस-वक्र में झुकते हैं और एक व्यावहारिक सजावटी ध्वनिक दीवार प्रणाली में सीधे रन में फिर से जुड़ते हैं। इसका मुख्य दृश्य परिणाम एक निरंतर बहने वाला रिबन पैटर्न है जो एक मजबूत ऊर्ध्वाधर वास्तुशिल्प क्रम को बनाए रखते हुए गति जोड़ता है। पैटर्न बनाने के लिए मुद्रित सतह पर निर्भर होने के बजाय, अग्रभूमि सीएनसी उपकरण द्वारा मशीनीकृत वास्तविक एमडीएफ घटकों से बनाई जाती है, जबकि पॉलिएस्टर फाइबर सब्सट्रेट नकारात्मक स्थानों में दिखाई देता है। यह दो-परत संबंध पीईटी बैकिंग के ध्वनिक कार्य को बनाए रखते हुए दीवार को गहराई, छाया और सामग्री कंट्रास्ट देता है। मुद्रित ग्राफिक्स का उपयोग करने के बजाय, यह उत्पाद वास्तविक कट ज्यामिति के माध्यम से अपनी पहचान बनाता है। एमडीएफ परत अग्रभूमि को परिभाषित करती है, जबकि पीईटी सब्सट्रेट विपरीत पृष्ठभूमि और ध्वनिक सतह बन जाती है।
• पैटर्न पहचान: फ्लो रिबन स्लॉट ज्यामिति मानक स्ट्रेट-स्लैट ध्वनिक पैनलों से तुरंत अलग होती है और इसे प्रोजेक्ट-विशिष्ट दृश्य हस्ताक्षर के रूप में उपयोग किया जा सकता है।
• सीएनसी दोहराव: वक्र त्रिज्या, बहने वाले बैंड की संख्या, सीधे-खंड की लंबाई और आसन्न पैनलों के बीच पैटर्न चरण को सीएडी पथ में समायोजित किया जा सकता है और फिर बैच निर्माण के लिए लगातार पुन: पेश किया जा सकता है।
• स्तरित उपस्थिति: एमडीएफ सजावटी चेहरा अग्रभूमि बनाता है, जबकि उजागर पॉलिएस्टर फाइबर एक छिपे हुए सब्सट्रेट के बजाय एक जानबूझकर पृष्ठभूमि बन जाता है।
• आयाम लचीलापन: तैयार आकार एक निश्चित स्टॉक प्रारूप के बजाय पैटर्न और दीवार डिजाइन द्वारा निर्धारित किया जाता है, जिससे श्रृंखला वर्गाकार, लंबे, आयताकार और अनियमित मॉड्यूल के लिए उपयुक्त हो जाती है।
• बी2बी प्रोजेक्ट वर्कफ़्लो: इंस्टॉलेशन अस्पष्टता को कम करने के लिए थोक उत्पादन से पहले चित्र, नमूना अनुमोदन, पैटर्न दिशा और मॉड्यूल नंबरिंग की पुष्टि की जा सकती है।
एक पेशेवर उत्कीर्णन/रूटिंग मशीन डिज़ाइनर-अनुमोदित पथ को दोहराने योग्य एमडीएफ घटकों में परिवर्तित करती है। मशीनिंग के बाद, टुकड़ों को लेआउट के अनुसार पीईटी बेस पर व्यवस्थित किया जाता है। यह श्रृंखला को डिज़ाइन-आधारित परियोजनाओं के लिए उपयुक्त बनाता है जहां पैटर्न स्वयं एक प्रमुख विनिर्देश आइटम है।
फ्लो रिबन स्लॉट एमडीएफ-ऑन-पीईटी ध्वनिक दीवार पैनल के लिए, विनिर्माण समीक्षा को विशेष रूप से वक्र त्रिज्या, बहने वाले बैंड की संख्या, सीधे खंड की लंबाई और आसन्न पैनलों के बीच पैटर्न चरण पर ध्यान केंद्रित करना चाहिए। ये वे चर हैं जो इस मॉडल के दृश्य चरित्र को बदलने की सबसे अधिक संभावना रखते हैं। जहां संकीर्ण पुल, छोटे कोने या नुकीले घटक होते हैं, वहां उत्पादन मात्रा जारी करने से पहले व्यावहारिक सीएनसी मशीनिंग और हैंडलिंग के लिए ड्राइंग की जांच की जानी चाहिए।
|
प्रोडक्ट का नाम |
फ्लो रिबन स्लॉट एमडीएफ-ऑन-पीईटी ध्वनिक दीवार पैनल |
|
कोर कीवर्ड |
फ्लो रिबन स्लॉट |
|
निर्माण |
पॉलिएस्टर फाइबर ध्वनिक सब्सट्रेट + सीएनसी-मशीनीकृत एमडीएफ सजावटी परत |
|
पीईटी सब्सट्रेट मोटाई |
5 मिमी / 9 मिमी मानक |
|
एमडीएफ मोटाई |
9 मिमी मानक; अन्य मोटाई अनुकूलन योग्य |
|
संदर्भ प्रारूप |
600 × 600 मिमी संदर्भ मॉड्यूल |
|
समाप्त आकार |
पुष्टि किए गए पैटर्न ड्राइंग और प्रोजेक्ट आयामों के अनुसार अनुकूलित |
|
पैटर्न प्रक्रिया |
डिज़ाइनर-अनुमोदित पथ के आधार पर व्यावसायिक सीएनसी उत्कीर्णन/रूटिंग/कटिंग |
|
ज्यामिति विकल्प |
परियोजना समायोजन में वक्र त्रिज्या, बहने वाले बैंड की संख्या, सीधे खंड की लंबाई और आसन्न पैनलों के बीच पैटर्न चरण शामिल हो सकते हैं |
|
MOQ |
प्रति डिज़ाइन/मॉडल 400 टुकड़े |
|
परियोजना दस्तावेज़ीकरण |
बड़े पैमाने पर उत्पादन से पहले अनुशंसित सीएडी/वेक्टर फ़ाइल या अनुमोदित दुकान ड्राइंग |
|
प्रदर्शन डेटा |
सत्यापित ध्वनिक/अग्नि/पर्यावरण प्रमाणपत्रों का उपयोग करें जहां परियोजना विनिर्देश के लिए संख्यात्मक मानों की आवश्यकता होती है |
फ्लो रिबन स्लॉट एमडीएफ-ऑन-पीईटी ध्वनिक दीवार पैनल रेस्तरां की दीवारों, होटल लाउंज, बार बैकड्रॉप, प्रीमियम खुदरा और सामाजिक स्थानों के लिए उपयुक्त है। ठेकेदार के समन्वय के लिए, दुकान की ड्राइंग को अंतिम रूप देने से पहले दीवार के आयाम, सॉकेट, स्क्रीन, कोने और समाप्ति रेखाओं की पहचान की जानी चाहिए। फिर पैटर्न को समायोजित किया जा सकता है ताकि महत्वपूर्ण कट लाइनें परिधि पर बहुत संकीर्ण एमडीएफ टुकड़ों पर न उतरें।
इस मॉडल के लिए सबसे महत्वपूर्ण नियोजन बिंदु प्रवाह रिबन स्लॉट लय है। डिजाइनरों को यह तय करना चाहिए कि क्या पैटर्न समान रूप से दोहराया जाएगा, एक केंद्र रेखा के चारों ओर प्रतिबिंबित होगा, मॉड्यूल के बीच घूमेगा या एक अनियमित विशेषता के रूप में समाप्त होगा। वह निर्णय दुकान की ड्राइंग में प्रतिबिंबित होना चाहिए ताकि अंतिम दीवार असंबद्ध पैनलों से इकट्ठी होने के बजाय जानबूझकर दिखाई दे।
फ्लो रिबन स्लॉट पैनल को एक लंबे भोज के पीछे चलाएं ताकि एस-वक्र लंबवत रूप से ऊपर उठें और बैठने के क्षेत्र में दोहराए जाएं। सीधे-से-घुमावदार संक्रमण एक भित्तिचित्र की आवश्यकता के बिना आंदोलन जोड़ता है, और अंधेरे पीईटी नकारात्मक स्थान रूट किए गए एमडीएफ चेहरे को साइड लाइटिंग के तहत एक मजबूत त्रि-आयामी रीडिंग देता है।
यह परिदृश्य पूर्ण SHIPO प्रोजेक्ट के दावे के बजाय एक डिज़ाइन अनुशंसा है। वेबसाइट प्रकाशन के लिए, इसे बाद में एक सत्यापित ग्राहक मामले, इंस्टॉलेशन फोटोग्राफ, देश/बाज़ार की जानकारी और मापने योग्य प्रोजेक्ट डेटा द्वारा प्रतिस्थापित किया जा सकता है जब वे सामग्री उपलब्ध हों।
फ्लो रिबन स्लॉट एमडीएफ-ऑन-पीईटी ध्वनिक दीवार पैनल को एक मानक संदर्भ पैटर्न से विकसित किया जा सकता है या परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। इस डिज़ाइन के लिए प्राथमिक अनुकूलन चर वक्र त्रिज्या, बहने वाले बैंड की संख्या, सीधे-खंड की लंबाई और आसन्न पैनलों के बीच पैटर्न चरण हैं। मानक पॉलिएस्टर फाइबर सब्सट्रेट की मोटाई 5 मिमी और 9 मिमी है, जबकि एमडीएफ सजावटी परत सामान्य रूप से 9 मिमी है और आवश्यकता पड़ने पर अन्य मोटाई में भी उत्पादित की जा सकती है। तैयार पैनल आयाम संदर्भ ड्राइंग तक सीमित नहीं हैं: SHIPO उत्पादन फ़ाइल की पुष्टि करने से पहले दीवार आयाम, आवश्यक मॉड्यूल डिवीजनों और पैटर्न समाप्ति की समीक्षा कर सकता है। चीन के ध्वनिक पैनल आपूर्तिकर्ता, कारखाने और निर्माता के रूप में, SHIPO प्रति डिज़ाइन 400 टुकड़ों की न्यूनतम ऑर्डर मात्रा के साथ थोक B2B ऑर्डर के लिए तैनात है।
• दीवार की ऊंचाई, लक्ष्य पूर्ण आकार और पसंदीदा उत्पाद संदर्भ भेजें।
• फ्लो रिबन स्लॉट पैटर्न स्केल और प्रोजेक्ट-विशिष्ट चर की पुष्टि करें: वक्र त्रिज्या, बहने वाले बैंड की संख्या, सीधे-सेक्शन की लंबाई और आसन्न पैनलों के बीच पैटर्न चरण।
• पीईटी सब्सट्रेट मोटाई (5 या 9 मिमी), एमडीएफ मोटाई (9 मिमी मानक या कस्टम) और अनुमोदित एमडीएफ सतह/फिनिश नमूने की पुष्टि करें।
• सीएडी/दुकान ड्राइंग और, जब आवश्यक हो, बैच निर्माण से पहले एक भौतिक नमूने को मंजूरी दें।
• दिशात्मक या बहु-मॉड्यूल डिज़ाइन के लिए, साइट स्थापना का समर्थन करने के लिए पैनल नंबर और ओरिएंटेशन चिह्न का उपयोग करें।
हाँ। सीएनसी फाइलों को मल्टी-पैनल अनुक्रम के रूप में समन्वित किया जा सकता है ताकि घुमावदार चैनल सीमों के पार जारी रहें। एक क्रमांकित इंस्टॉलेशन ड्राइंग की अनुशंसा की जाती है.
हाँ। त्रिज्या बढ़ाने और पार्श्व गति को कम करने से शांत प्रवाह बनता है; सख्त वक्र अधिक ग्राफिक प्रभाव पैदा करते हैं। प्रमुख परियोजनाओं के लिए नमूनाकरण की अनुशंसा की जाती है.
हाँ। एक एकल 600 मिमी मॉड्यूल ऊर्ध्वाधर उच्चारण के रूप में काम कर सकता है, या दीवार के आयामों की आवश्यकता होने पर डिज़ाइन को एक संकीर्ण कस्टम प्रारूप में आकार दिया जा सकता है।
फ्लो रिबन स्लॉट एमडीएफ-ऑन-पीईटी ध्वनिक दीवार पैनल के नमूने, ड्राइंग समीक्षा, आकार अनुकूलन या थोक उद्धरण के लिए SHIPO से संपर्क करें। सटीक प्रस्ताव प्राप्त करने के लिए, लक्ष्य दीवार आयाम, आवश्यक मात्रा, पीईटी सब्सट्रेट मोटाई, एमडीएफ मोटाई, पसंदीदा फिनिश और उपलब्ध कोई भी सीएडी/वेक्टर पैटर्न फ़ाइल भेजें। SHIPO फिर फ्लो रिबन स्लॉट ज्यामिति का मूल्यांकन कर सकता है, विनिर्माण योग्य विवरणों की पुष्टि कर सकता है और प्रति डिज़ाइन 400 टुकड़ों के ऑर्डर के लिए उत्पादन समाधान तैयार कर सकता है।
